Szia! UHF antenna szállítóként gyakran kérdeznek tőlem egy UHF antenna impedanciájáról. Úgyhogy arra gondoltam, hogy ezzel a blogbejegyzéssel egyszerű és könnyen érthető módon bontom le.
Egyébként mi az az impedancia?
Kezdjük az alapoktól. Az impedancia olyan, mint egy elektromos "ellenállás" az AC (váltakozó áramú) áramkörben. De ez egy kicsit bonyolultabb, mint az egyszerű ellenállás. Az egyenáramú (DC) áramkörökben főként az ellenállással foglalkozunk. De a váltakozó áramú áramkörökben, mint például az UHF antennarendszerekben, az impedancia jön szóba, mivel nem csak rezisztív elemek vannak, hanem reaktív elemek is (kapacitás és induktivitás), amelyek befolyásolják az elektromos jelek áramkörön való áthaladását.
Az antenna impedanciája annak mértéke, hogy az antenna hogyan viselkedik, amikor adóhoz vagy vevőhöz csatlakozik. Ez kulcsfontosságú, mert ha az antenna impedanciája nem egyezik a csatlakoztatott berendezés impedanciájával, akkor sok jelteljesítmény visszaverődik ahelyett, hogy hatékonyan kisugározna vagy fogadna. És biztosan nem ezt akarjuk!
UHF antennák impedanciája
Az UHF (Ultra - High Frequency) antennák a 300 MHz és 3 GHz közötti frekvenciatartományban működnek. Az UHF antenna tipikus impedanciája 50 ohm vagy 75 ohm.
- 50 ohm impedancia: Ez rendkívül gyakori az UHF antennarendszerekben. A legtöbb modern UHF rádióberendezést, mint például az adó-vevőket és néhány nagy teljesítményű adót, 50 ohmos kimeneti vagy bemeneti impedanciával tervezték. Az 50 ohmos impedancia jó kompromisszum a teljesítménykezelés és az alacsony veszteség között az RF (rádiófrekvenciás) rendszerekben. Tehát, ha a felszerelését 50 ohmosra tervezték, akkor az 50 ohmos UHF antenna használata a legjobb jelátviteli mód.
- Például számos professzionális UHF kommunikációs rendszer, amelyet olyan iparágakban használnak, mint a légi közlekedés és a közbiztonság, 50 ohmos impedanciára támaszkodnak, hogy biztosítsák a hatékony jelátvitelt és -vételt nagy távolságokon.
- 75 ohm impedancia: Ezt is széles körben használják, különösen a fogyasztói UHF alkalmazásokban. Sok UHF TV-vevőt és néhány kis teljesítményű rádiórendszert 75 ohmos impedanciára terveztek. Ennek az az oka, hogy a 75 ohmos impedanciájú koaxiális kábelek alacsonyabb csillapítást (jelveszteséget) kínálnak UHF frekvenciákon, mint az 50 ohmos kábelek. Tehát, ha UHF-antennát használ otthoni TV-vételhez, akkor valószínűleg 75 ohmos antenna.
Miért fontos az impedanciaillesztés?
Mint korábban említettem, az impedancia illesztése rendkívül fontos. Ha az UHF antenna impedanciája megegyezik a csatlakoztatott berendezés (például adó vagy vevő) impedanciájával, az olyan, mint egy tökéletes kézfogás két fél között. A maximális energiamennyiség áramolhat a berendezéstől az antennához adás céljából, vagy az antennától a berendezéshez vétel céljából.
Tegyük fel, hogy van egy 50 ohmos kimeneti impedanciájú UHF adód, és egy 75 ohmos impedanciájú UHF antennához csatlakoztatod. Ez az eltérés azt eredményezi, hogy az adó által termelt teljesítmény egy része visszaverődik az adó felé. Ez a visszavert teljesítmény mindenféle problémát okozhat, mint például a távadó túlmelegedését és a rendszer általános hatékonyságának csökkenését. A legrosszabb esetben idővel akár a berendezés károsodását is okozhatja.
Az impedancia illesztés eléréséhez használhatunk impedancia illesztő eszközöket, például balunokat (egyensúly-kiegyensúlyozatlan transzformátorok) vagy illesztő hálózatokat. Ezek az eszközök segítenek átalakítani a rendszer egyik részének impedanciáját a másik rész impedanciájához, biztosítva a zökkenőmentes és hatékony jelátvitelt.
UHF antenna kínálatunk
Most szeretnék egy kicsit mesélni az UHF antenna termékeinkről. UHF antennák széles választékát kínáljuk a különböző igényeknek megfelelően.
Először is megvan aMűholdas vevő antenna. Ezt az antennát kifejezetten az UHF frekvenciatartományban lévő műholdjelek vételére tervezték. Nagy nyereséggel és kiváló teljesítménnyel rendelkezik a gyenge jelek felvételében még kihívásokkal teli környezetben is. Akár műholdas TV-t, akár más műhold alapú adatokat szeretne venni, ez az antenna nagyszerű választás.
Ezután megvan aRádió beltéri UHF antenna. Ha beltéri UHF rádiót használ, ez az antenna tökéletes az Ön számára. Kompakt, könnyen telepíthető, és jó vételi tartományt biztosít az épületen belül. Nem kell aggódnia amiatt, hogy hosszú kábeleket vezet a szabadban, vagy nem kell megbirkóznia a külső időjárási viszonyokkal.

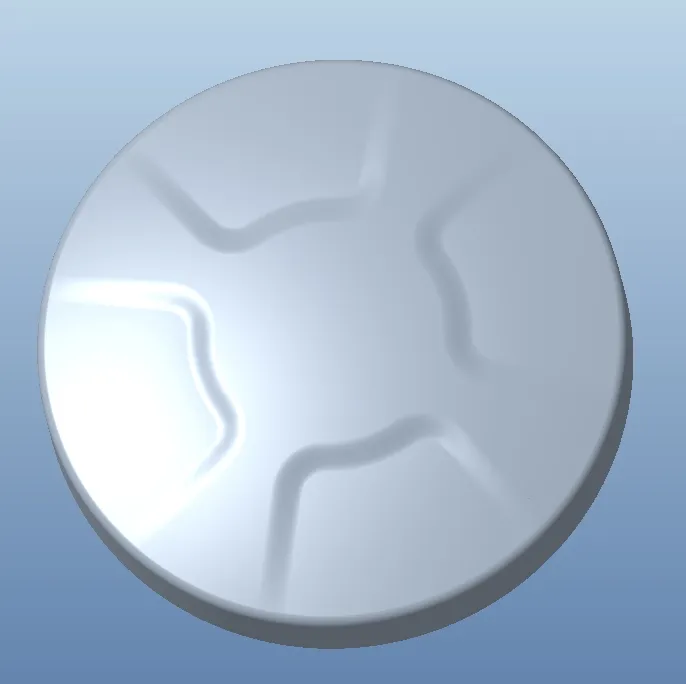

Ha pedig a beltéri helymeghatározó rendszereket szereti, akkor aRádió beltéri intelligens pozicionáló antenna. Ez az antenna fejlett technológiát használ a tárgyak vagy emberek pontos lokalizálására egy beltéri területen. Rendkívül megbízható, és jól fogadták a piacon.
Hogyan válasszuk ki a megfelelő impedanciát az antennához
UHF antenna kiválasztásakor meg kell győződnie arról, hogy az antenna impedanciája megegyezik a berendezés impedanciájával. Íme néhány lépés, amelyek segítenek a választásban:
- Ellenőrizze a felszerelését: Nézze meg adója vagy vevője műszaki adatait. Világosan fel kell tüntetnie a kimeneti vagy bemeneti impedanciát. Ha 50 ohmos eszközről van szó, akkor 50 ohmos antennát szeretne. Ha 75 ohmos, akkor a 75 ohmos antenna a megfelelő választás.
- Fontolja meg az alkalmazást: Ha az antennát nagy teljesítményű professzionális alkalmazásokhoz használja, az 50 ohmos jobb választás lehet a teljesítménykezelési képességei miatt. Fogyasztói TV-vételhez vagy kis teljesítményű rádióhasználathoz a 75 ohmos megfelelőbb lehet a kisebb kábelveszteség miatt.
- Gondoljon a jövőbeli frissítésekre: Ha a jövőben bővíteni kívánja berendezését, olyan impedanciájú antennát válasszon, amely kompatibilis az új felszereléssel.
Következtetés
Összefoglalva, az UHF antenna impedanciája kritikus tényező, amely befolyásolja a teljes UHF kommunikációs vagy vevőrendszer teljesítményét. Legyen szó 50 ohmról vagy 75 ohmról, a megfelelő impedancia kiválasztása és az impedancia megfelelő illesztése óriási változást hozhat rendszere hatékonyságában és megbízhatóságában.
Ha az UHF-antennákat keresi, azt javasoljuk, hogy forduljon hozzánk. Azért vagyunk itt, hogy segítsünk kiválasztani a megfelelő antennát az Ön speciális igényeinek megfelelő impedanciával. Ne habozzon kapcsolatba lépni velünk további információért vagy a beszerzési megbeszélés megkezdéséhez.
Hivatkozások
- "Antennaelmélet: elemzés és tervezés", Constantine A. Balanis
- Chris Bowick "RF áramkör tervezése".
